鍛造環形鍛件工藝與技術要求

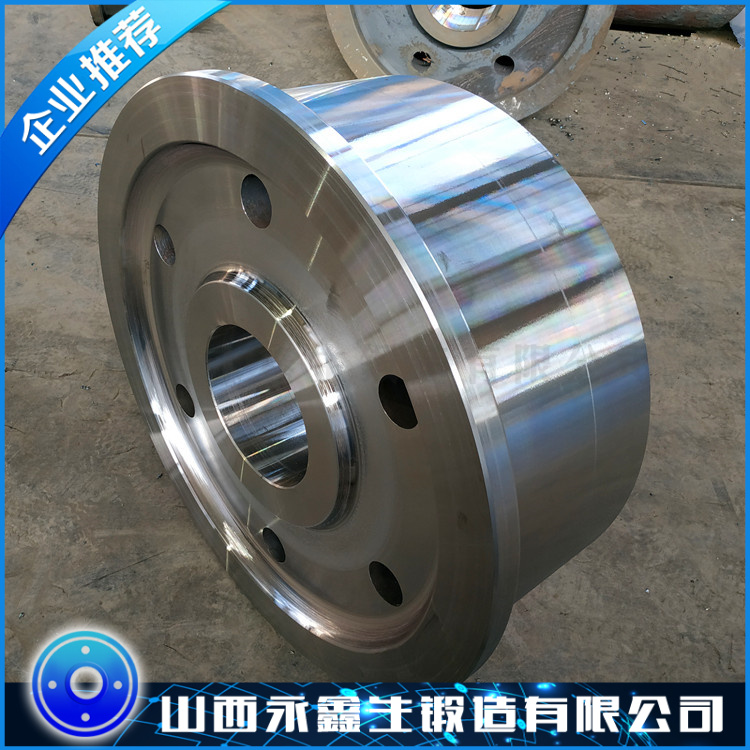

環形鍛件是重型機械、風電、航空航天等領域的關鍵部件，如軸承環、齒輪環、法蘭、輪轂等。其制造工藝需兼顧材料利用率、組織均勻性及尺寸精度。以下是環形鍛件的核心工藝與技術要求：
一、材料選擇與坯料準備
1. 常用材料
材料類型 典型牌號 應用場景
碳鋼/合金鋼 42CrMo、35CrMnSi 軸承環、風電法蘭（高強韌性需求）
不銹鋼 304、316L 化工管道法蘭（耐腐蝕）
高溫合金 Inconel 718 航空發動機環（耐高溫）
鋁合金 6061、7075 航天器結構環（輕量化）
2. 坯料要求
形狀：預制坯多為實心圓柱或空心筒體（減少材料浪費）。
尺寸：直徑與壁厚比（D/t）≤20（避免碾擴時失穩）。
純凈度：超聲波探傷（UT）檢測，確保無內部缺陷（如夾雜、氣孔）。
二、核心鍛造工藝
1. 碾環成形（Ring Rolling）
工藝步驟：
鐓粗+沖孔：將坯料制成空心預成型件。
擴孔碾環：芯輥與主輥擠壓，徑向+軸向同步變形（壁厚減薄，直徑擴大）。
整形：控制最終尺寸（圓度≤0.5%直徑）。
設備選擇：
徑向碾環機：適用于中小環件（直徑≤3m）。
徑-軸向碾環機：大直徑薄壁環（如風電法蘭，直徑可達10m）。
2. 自由鍛+馬架擴孔
適用場景：小批量、超大環件（無專用碾環機時）。
缺點：效率低，尺寸精度差（需后續機加工修正）。
3. 模鍛（閉式模）
適用場景：復雜截面環件（如齒輪環帶齒形）。
優勢：流線沿輪廓分布，力學性能優。
三、工藝關鍵參數控制
參數 控制要求 影響
加熱溫度 碳鋼：1150℃~1200℃；不銹鋼：1100℃~1180℃ 溫度過低導致開裂，過高引發表面氧化
變形速率 0.5~5 mm/s（高溫合金取低值） 速率過快易產生內部裂紋
碾擴比 直徑擴大量≤300%（避免金屬疲勞） 過量變形導致晶粒粗化
終鍛溫度 碳鋼≥800℃；不銹鋼≥850℃ 低溫鍛造易產生殘余應力
四、熱處理工藝
1. 碳鋼/合金鋼環件
正火：880℃~920℃空冷，細化晶粒。
調質：淬火（水/油）+ 回火（550℃~650℃），提升綜合性能。
2. 不銹鋼環件
固溶處理：1040℃~1100℃水淬（316L需快冷防敏化）。
3. 高溫合金環件
時效處理：Inconel 718需雙重時效（720℃×8h + 620℃×8h）。
五、機械加工要求
工序 精度要求 設備
車削 圓度≤0.1mm，端面平行度≤0.05mm 數控立車（帶在線測量）
鉆孔/攻絲 位置度≤0.1mm，螺紋精度6H 加工中心
磨削 表面粗糙度Ra≤0.8μm（軸承配合面） 精密磨床
六、質量檢測標準
1. 尺寸檢測
圓度：激光掃描儀或三坐標測量（CMM），允差≤0.5%直徑。
壁厚均勻性：超聲波測厚儀，偏差≤±2%。
2. 無損檢測（NDT）
方法 檢測內容 標準
超聲波（UT） 內部裂紋、夾雜 ASTM A388
磁粉（MT） 表面缺陷（僅鐵磁材料） ISO 4986
滲透（PT） 表面微裂紋（不銹鋼） AMS 2644
3. 力學性能
拉伸試驗：取樣位置為環件截面1/4處（ASTM A788）。
硬度：HB 180~250（42CrMo調質態）。
七、典型問題與對策
缺陷 原因 解決方案
橢圓變形 碾擴時受力不均 優化輥輪曲線，降低進給速率
端面折疊 預沖孔邊緣毛刺未去除 增加坯料倒角，控制碾擴比
晶粒粗大 終鍛溫度過高或冷卻過慢 嚴格控制終鍛溫度，正火細化晶粒
八、行業應用案例
風電法蘭：34CrNiMo6材質，直徑8m，徑-軸向碾環+調質處理。
航空發動機環：Inconel 718，等溫鍛+時效強化，σb≥1350MPa。
軸承環：GCr15（軸承鋼），模鍛成形，硬度HRC 58~62。
環形鍛件的核心工藝在于碾擴成形與組織控制：
材料選擇：按工況選材（強度/耐蝕/耐高溫）。
碾環工藝：控制變形均勻性（避免橢圓或壁厚不均）。
熱處理：碳鋼調質、不銹鋼固溶、高溫合金時效。
檢測：100%UT+關鍵尺寸全檢，確保可靠性。
未來趨勢：
智能化碾環：AI實時調控輥壓參數，提升尺寸精度。
近凈成形：減少機加工余量（目標：余量≤3mm）。
