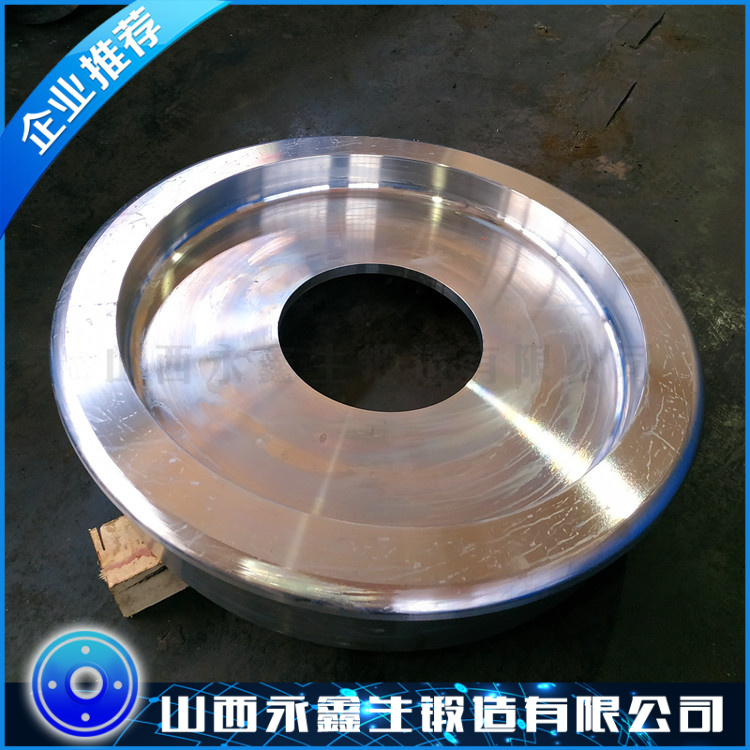

環形鍛件技術條件詳解
環形鍛件作為關鍵機械部件，廣泛應用于風電、航空航天、石化等領域。以下是符合國際標準（ASTM、EN）和國內規范（GB/T）的完整技術規范：
一、材料技術要求
材料選用標準
碳鋼：SA-105（ASTM）
合金鋼：34CrNiMo6（EN 10083）
不銹鋼：SA-182 F316（耐腐蝕）
高溫合金：Inconel 718（航空發動機）
化學成分控制
math
復制
下載
典型成分（34CrNiMo6）：
C:0.30-0.38%, Cr:1.30-1.70%,
Ni:1.30-1.70%, Mo:0.15-0.30%
S≤0.010%, P≤0.015%, [H]≤1.5ppm
**冶煉要求
必須采用電爐+LF+VD三聯冶煉工藝
氧含量[O]≤20ppm
夾雜物評級：A/B/C/D類均≤1.5級（ASTM E45）
二、鍛件鍛造工藝規范
工藝流程
復制
下載
鋼錠→鐓粗（壓縮比≥4）→沖孔→馬架擴孔→輾環
→鍛后熱處理→粗加工→性能熱處理→精加工
關鍵工藝參數
工序溫度控制變形要求質量監控
始鍛 1180±20℃ 鐓粗比≥60% 紅外熱成像
輾環 950-1100℃ 徑厚比≤15:1 激光測徑系統
終鍛 ≥850℃ 總鍛造比≥5 在線UT檢測
組織控制
晶粒度：ASTM 5-8級
流線：沿圓周連續分布，與軸線夾角≤15°
三、熱處理技術要求
調質處理
淬火：850-880℃油冷（芯部冷速≥5℃/s）
回火：580-650℃（保溫時間2min/mm）
性能指標
材料抗拉強度(MPa)屈服強度(MPa)沖擊功(J)
34CrNiMo6 900-1100 ≥750 ≥45
F316 515-690 ≥205 ≥34
Inconel 718 1310-1450 ≥1100 ≥25
四、尺寸公差要求
加工精度
參數通用公差精密級公差
外徑(Φ) ±0.5% ±0.2%
壁厚 ±5% ±2%
圓度 ≤0.8%直徑 ≤0.3%直徑
形位公差
端面跳動：≤0.1mm/100mm
平行度：≤0.05mm/200mm
圓柱度：≤0.1%高度
五、無損檢測標準
檢測方法
超聲波檢測：ASTM A388（Ⅲ級）
滲透檢測：ASTM E165（Ⅰ類）
磁粉檢測：SA-275（全表面）
驗收標準
不允許存在裂紋、白點
單個缺陷≤Φ2mm（UT）
線性缺陷≤1mm（MT/PT）
六、表面處理要求
防腐處理
碳鋼：熱噴鋅（80-120μm）+封閉漆
不銹鋼：電解拋光（Ra≤0.8μm）
強化處理
噴丸：強度0.4-0.6mmA
滾壓：表面粗糙度Ra≤0.4μm
七、特殊試驗要求
殘余應力測試
X射線衍射法：表面壓應力≥-600MPa
剝層法：應力梯度≤15%/mm
高溫性能試驗
持久強度：10?h@600℃≥80MPa
蠕變?cè)囼?yàn)：ASTM E139
八、文件與認證
技術文件
材料質保書（含PMI）
熱處理工藝曲線
無損檢測報告
尺寸檢驗記錄
國際認證
風電：GL 2010
航空：NADCAP
石化：API 6A
九、特殊工況補充
核電用環形件
輻照試驗：ΔRTNDT≤30℃
晶粒度：ASTM 5-7級
海上風電法蘭
鹽霧試驗：5000h（ISO 9227）
全截面硬度差≤30HB
十、制造注意事項
對于直徑＞5m的超大環件，需采用分段加熱（溫差≤30℃）
關鍵承力部位建議進行FEA分析（安全系數≥1.8）
所有檢測數據保存期限≥產品設計壽命×1.5
本技術條件需根據具體工況參照最新版ASME BPVC Section II和GB/T 12361執行。對于航空航天用環件，需額外滿足AMS 2750高溫測量規范。
